접지설계 및 시공

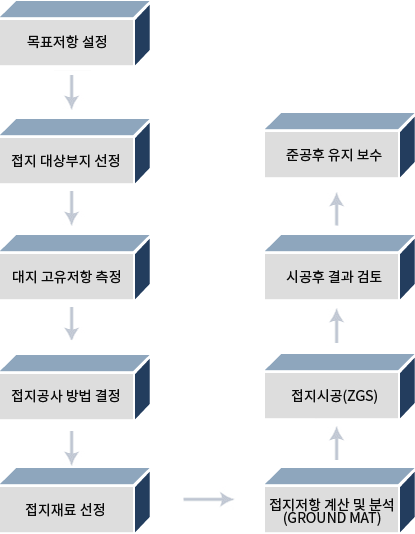

접지설계 및 시공절차
ZGS에 의한 접지시공(Zero Grounding System)

- ZGS의 기능

  • ◎ 지속적으로 주변 토양 조건과 안정된 상태로 결합하여 대지와의 전기적 접속이 완벽하게 구현된다.
    ◎ 접지관 내부에 특별하게 제조된 Mineral Salt를 충진하고 접지관 외부주위에는 대지 고유저항 및 목표 저항치에 적합한 크기의 Hole내
       초저항 GAF를 충진하여 극도로 낮은 접지저항이 이루어집니다.
    ◎ System 안정화를 유지하기 위하여 다음과 같은 특성을 가진다.
    • · 대지비 저항(Soil Resistivity)이 큰 지역에서 초저항값 실현
      · 외부환경의 영향에 무관하게 저항값 안정
      · 시간이 흐를수록 저항값 저하
      · SURGE임피던스 최소화
      · 접지봉 설치 면적의 최소화
      · 수평으로 설치가능
      · 반영구적인 수명
      · 유지보수의 용이

- ZGS의 구성

  • ◎ 순동 TUBE 본체
    • · 순도 99.0% (K-TYPE)
      · DIA : 54mm
      · TUBE Thickness : 2.2mm이상
      · 길이:3mm, 6mm, 9mm등 표준 및 주문 사양
      · Mineral Salt 주입구 및 점검구

    ◎ 접지도체
    • · 본체와 동 용융 용접 (THERMIT-WELD)

    ◎ 100sq-Bared Copper

    ◎ Access-WELL
    • · 접지관 매설 상태 및 Mineral Salt 점검
      · Standard & Heavy Duty Type(AL)

    ◎ PRO-TECH 제품(활성저감 충진제)

    ◎ 매설조건에 따른 선택사용

    • · Vertical
      · Horizontal (매설 지역내 매립 불가지역)

- ZGS의 특징

  • ◎ ZGS의 특징으로는
    • · 대지비 저항이 높은 지역에서 초저항값 실현
      · 외부환경의 영향력에 무관하게 장기적인 저항값 안정
      · 시간이 흐를수록 저항값 저하
      · Surge 임피던스 최소화
      · 접지봉 설치 면적 최소화
      · 수직, 수평으로 설치가능 Horizontal
      · 반영구적인 수명
      · 유지 보수의 용이성으로 주로 권장 · 일반 접지봉을 이용한 시스템보다 훨씬 경제적(50%정도)

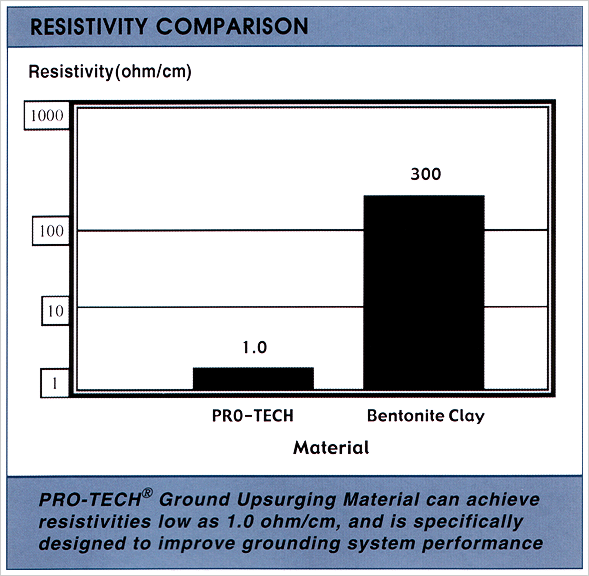

    ◎ PRO-TECH의 특징으로는
    • · 높은 전기 전도도
      · 높은 삼투압 전도도
      · 수분 유지
      · 안정된 저항값
      · 낮은 빙점등의 특징을 가지고 높은 대지저항의 토질과 접지봉과의 관계에서 접지 접촉면이 낮은 저항값을 얻기에 용이하도록 함

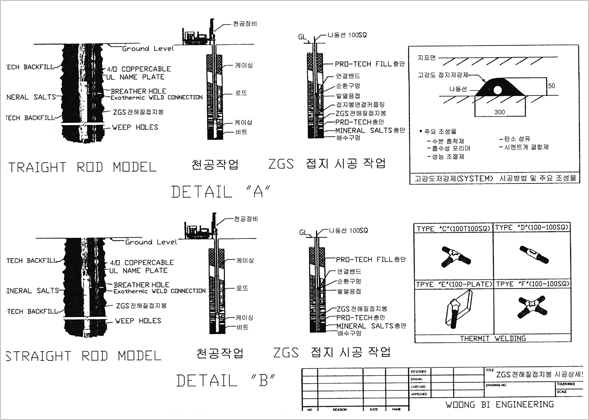

- ZGS 시공상세도

보유장비

- 보유장비

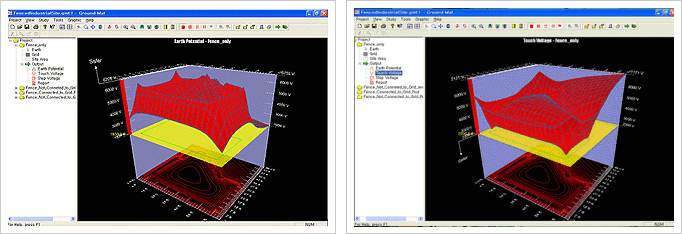

  • ◎ Ground MAT 프로그램 (접지저항 계산 및 분석)

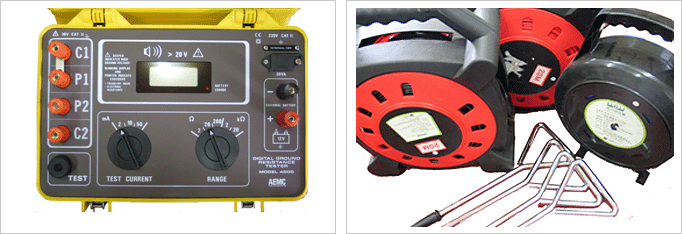

    ◎ 접지 저항 측정기(AMEC-4500)
